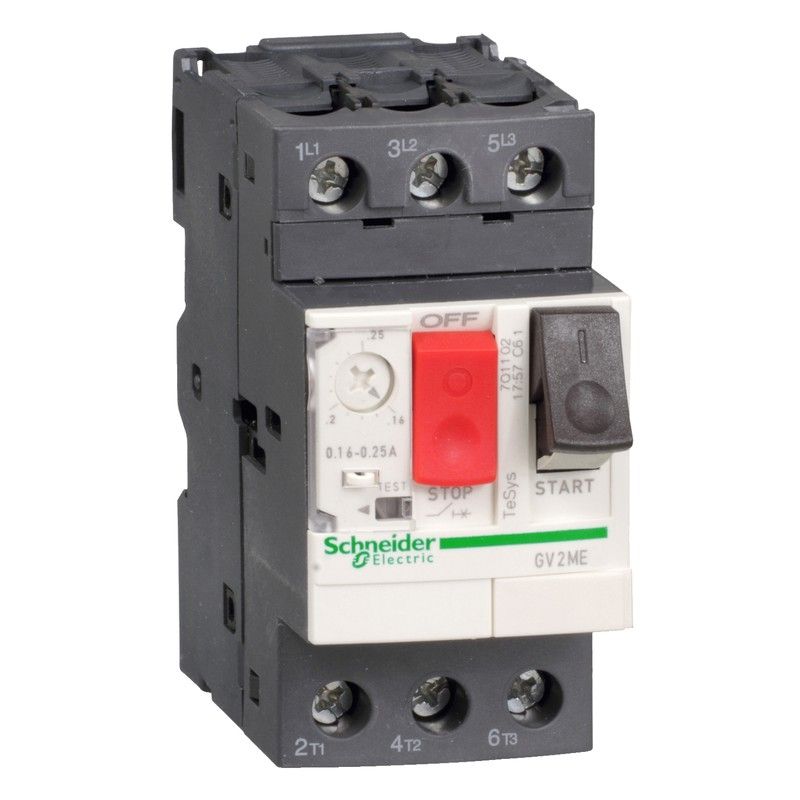

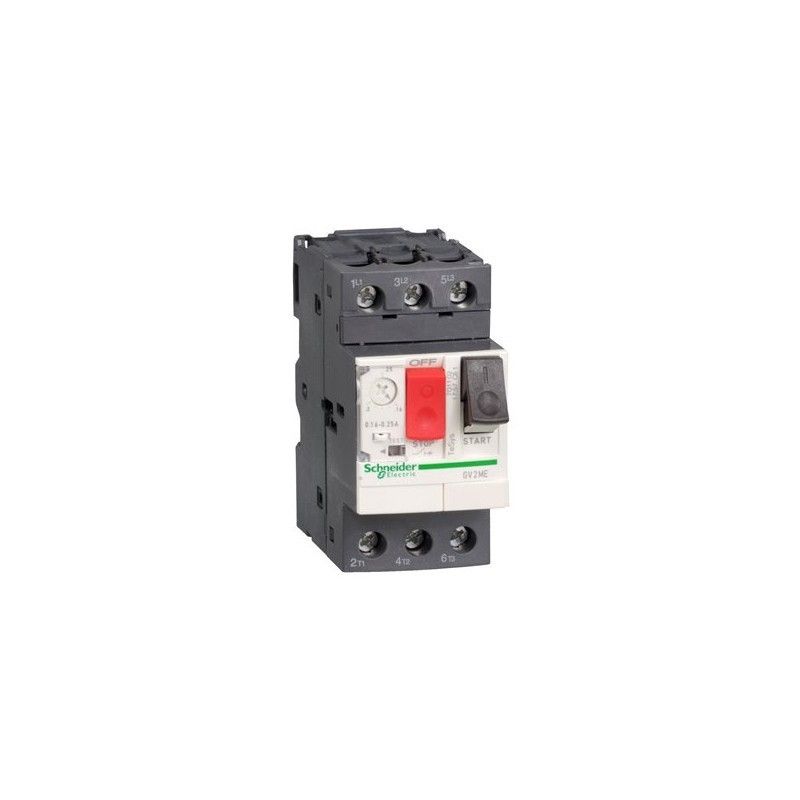

Disjoncteur GV2ME - 6 / 10A Schneider electric

Caractéristiques du disjoncteur magnétothermique GV2ME - 6/10A :
Gamme : TeSys Nom du produit : TeSys GV2 Type de produit ou composant : Disjoncteur Nom abrégé de l'appareil : GV2ME Application de l'appareil : Moteur Technologie du déclencheur : Thermique-magnétique Nombre de pôles : 3PT Type de secteur : AC- Catégorie d'utilisation : AC-3 selon IEC 60947-4-1 Catégorie A selon En> 50 A - Fréquence secteur : 50/60 Hz selon IEC 60947-4-1- Mode de montage : rail DIN symétrique 35 mm, état 1 enfiché Panneau, état 1 vissé - type câble : avec plaque adaptatrice) - Position de fonctionnement : Toute position - Puissance moteur en kW : 3 kW à 400/415 V AC 50/60 Hz 4 kW à 400/415 V AC 50/60 Hz 4 kW à 500 V AC 50/60 Hz 5,5 kW à 690 V AC 50/60 Hz 7,5 kW à 690 V AC 50/60 Hz 5,5 kW à 500 V AC 50/60 Hz - Pouvoir de coupure 100 kA Icu à 230 / 240 V AC 50/60 Hz se conformer à En > 50 A 100 kA Icu à 400/415 V AC 50/60 Hz se conformer à En> 50 A 3 kA Icu à 690 V AC 50/60 Hz se conformer à En> 50 A 10 kA Icu à 500 V AC 50/60 Hz se conformer à IEC 60947-2 15 kA Icu à 440 V AC 50/60 Hz se conformer à En> 50 A - [Ics] pouvoir assigné de coupure en service en court-circuit : 100% à 500 V AC 50/60 Hz se conformer à IEC 60947-2 100% à 230/240 V CA 50/60 Hz se conformer à IEC 60947-2 100 % à 440 V CA 50/60 Hz se conformer à IEC 60947-2 100 % à 400/415 V CA 50/60 Hz se conformer à IEC 60947-2 75 % à 690 V AC 50/60 Hz conforme à IEC 60947-2 - Type de commande : Bouton-poussoir- [In] Courant nominal : 10 A- Plage de réglage de la protection thermique : 6… 10 A- Courant de déclenchement magnétique : 138 A- [Ue] Tension nominale de fonctionnement tension : 690 V AC 50/60 Hz se conformer à IEC 60947-2- [Ui] Tension nominale d'isolement : 690 V AC 50/60 Hz se conformer à IEC 60947-2- [Ith] Courant thermique conventionnel : 10 A selon IEC 60947 -4-1- [Uimp] Tenue aux pics de tension : At> 50 A 6 kV- Puissance totale dissipée par pôle : 2,5 W- Durabilité mécanique : 100000 cycle- Durabilité électrique : 100000 cycle pour AC-3 à 440 V- Maximum de fonctionnement cadence : 25 cyc/h- Service nominal : Continu selon de à IEC 60947-4-1- Couple de serrage : 1,7 Nm dans les bornes à vis- Pouvoir de coupure : Oui selon En> 40 A- Sensibilité au défaut de phase : Oui selon IEC 60947-4-1- Dimensions : 89x45x78,5 mm- Poids du produit : 0,26 kg
